이시웍스에서 "에셜론 파워박스" 라는 이름으로 블랙박스 상시전원장치를 출시하였습니다. 무엇보다도 기존 상시전원
케이블 처럼 시거소켓이 필요하지 않다라는 점을 내세웠습니다. 보다 깔끔하겠지요.
2014/05/21 - [차량용품/기타용품] - 상시전원케이블, 왜 소켓이 필요하지?
자, 준비작업입니다.

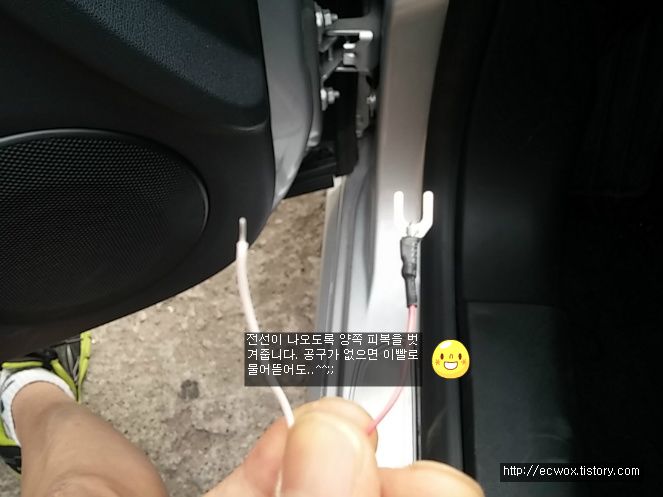

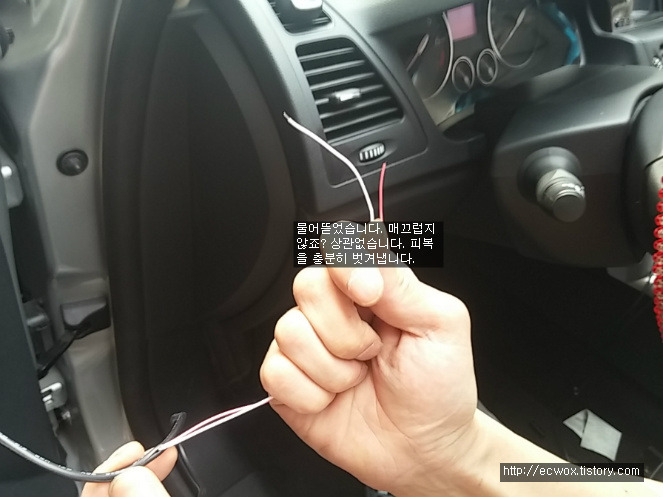

파워박스를 받으셨으면 아래와 같이 적색선과 하얀선이 있는데 두 개의 선의 피복을 벗겨주어야 합니다.
사실 이빨로 물어뜯어도 되긴 됩니다. ^^;;

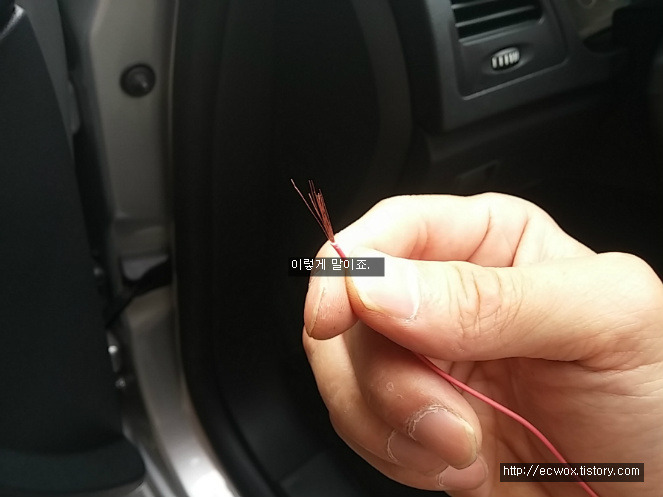

이렇게 말이죠. 맛만 보여드린 것이죠. 더 깔끔하게 이를 악물고 뜯어내시면 됩니다. ^^
이렇게 말이죠. 그러면 준비끝. 사실 공구도 필요한 것 없습니다.

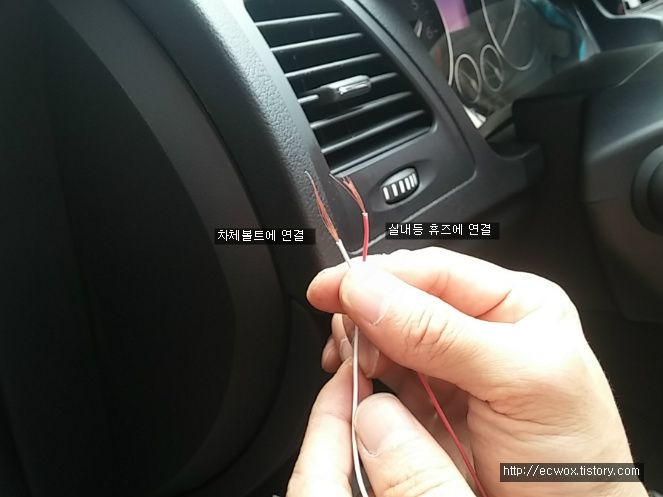

아래와 같이 깔끔하게 뜯어주시면 됩니다. 빨간선은 + 선, 하얀선은 -선입니다.
자, 에셜론 G02 제품입니다. 자알 나왔군요. 여기에 연결을 해 보겠습니다. 차량은 SM5입니다.

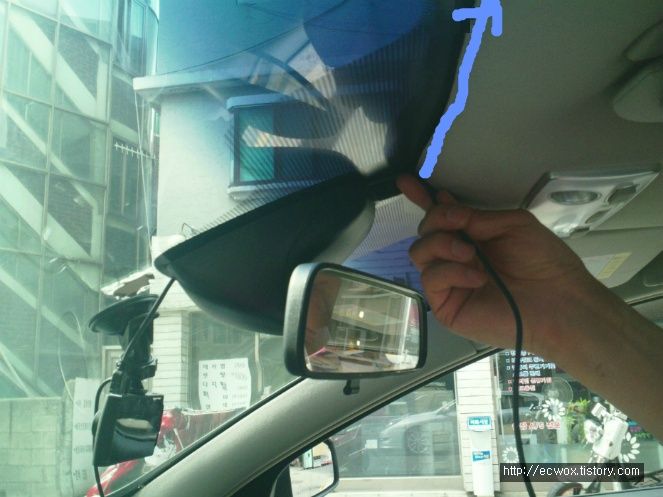

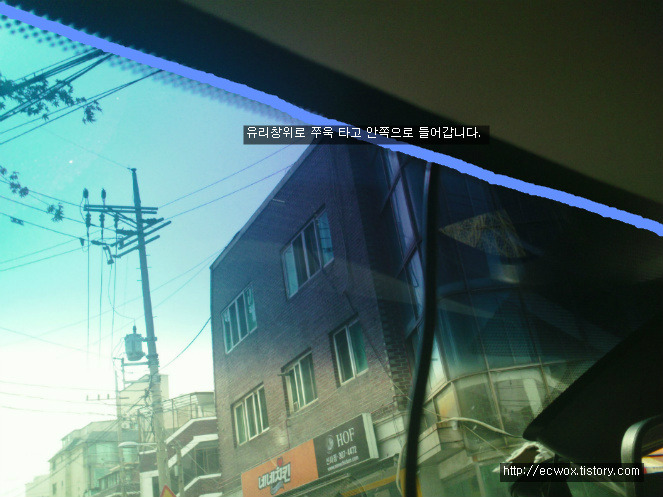

남색선으로 표시한 선이 상시전원의 긴 선을 안 보이게 쭈욱~~ 빼 주는 선입니다. usb포트에 연결한 후에 백밀러위로
보냅니다. 공간이 있어서 수월하게 들어가더군요.

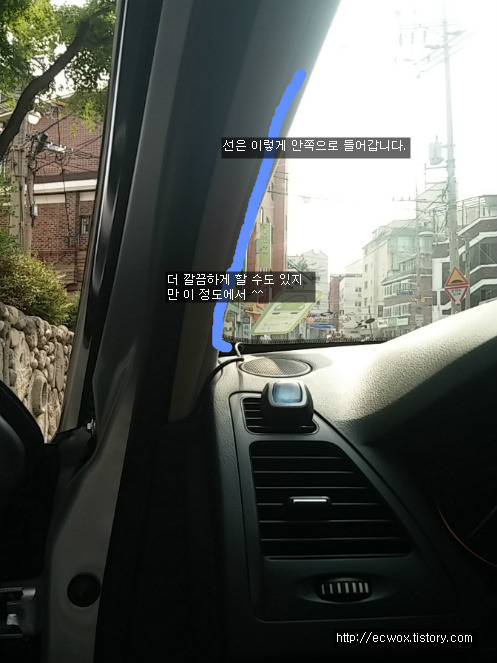

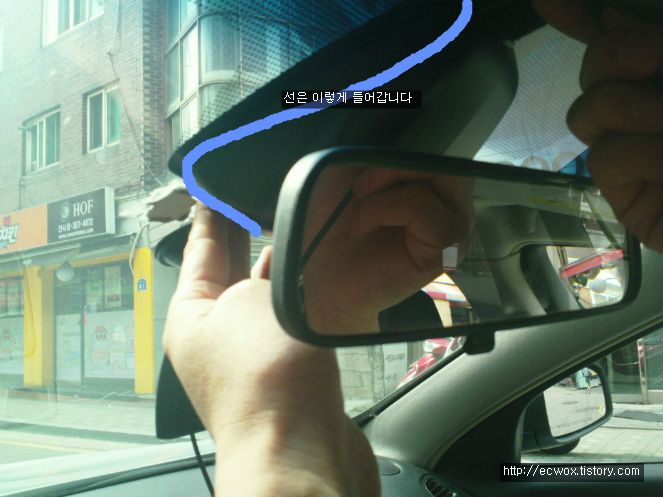

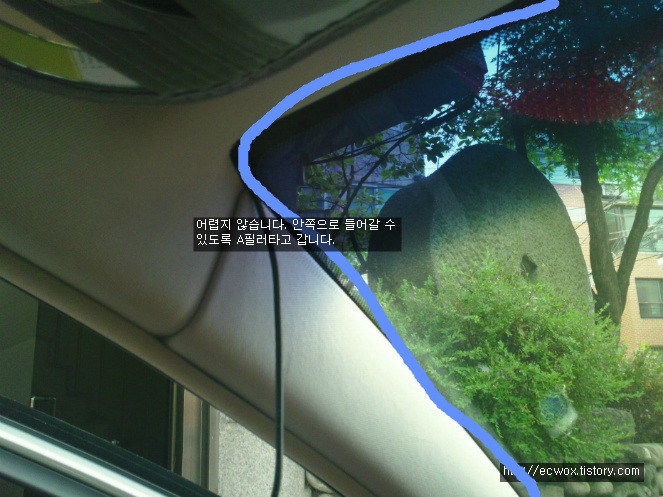

이렇게 말이죠. 그리고 저 선은 이제 A필러를 향해서 갑니다.

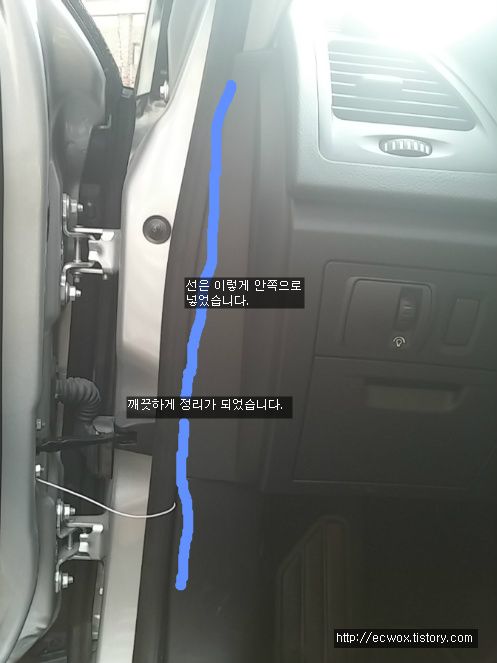

안 쪽으로 역시 숨기면서 갑니다.
약간 뻑뻑한게 당연하겟죠. 하지만 들어갑니다.
이렇게 해서 다 내려왔다면 이제 연결을 해야지요. SM5의 경우 휴즈박스가 운전석 왼쪽 아래에 있더군요. 다른 차도

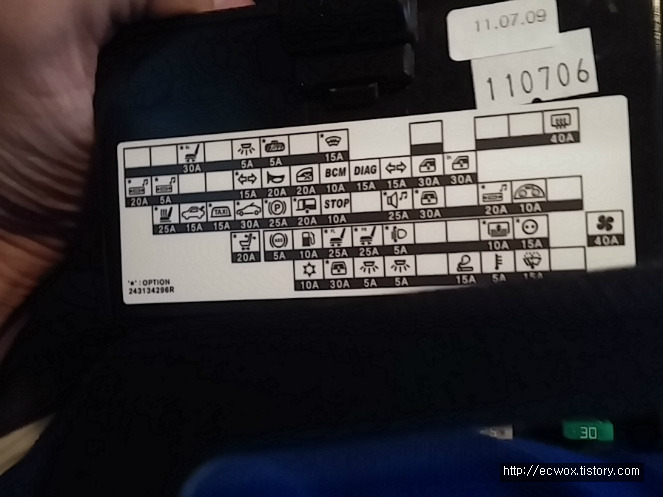

비슷하리라 생각이 됩니다. 휴즈박스를 열면 박스 안쪽에 각 휴즈박스의 역할이 그림으로 잘 나와 있습니다.

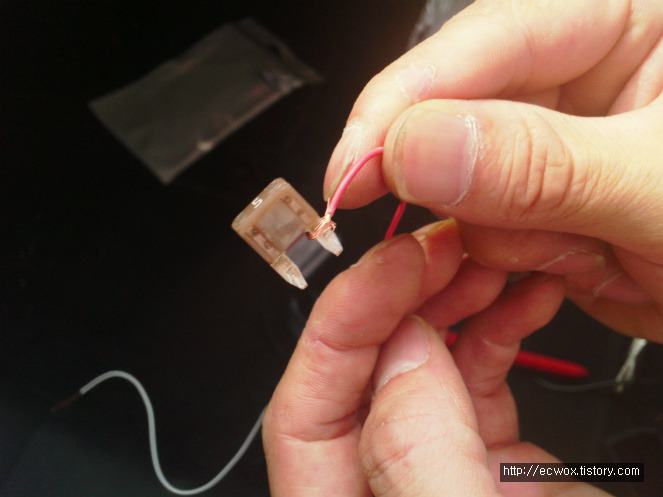

그 중에 상시전원이 들어오는 실내등의 휴즈를 빼냅니다. 사진과 같이 한 쪽에 전선을 감습니다.

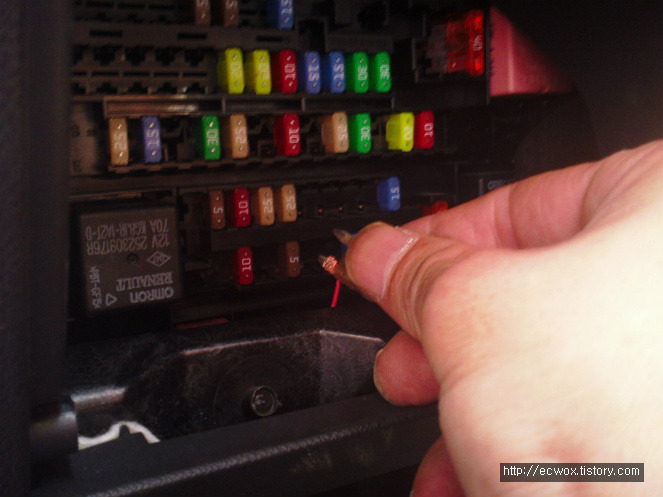

그리고 그 것을 다시 원위치에 꼽습니다. 위치를 잊지 않도록 잘 기억하시고 혹 모르면 다시 배치도를 보시면 됩니다.

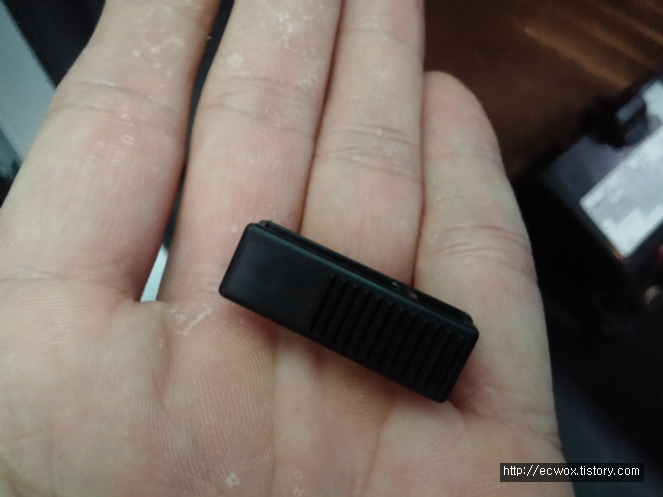

보통 차량에는 이렇게 클립탈착툴이 있습니다. 없으면 손가락으로 해야 합니다.

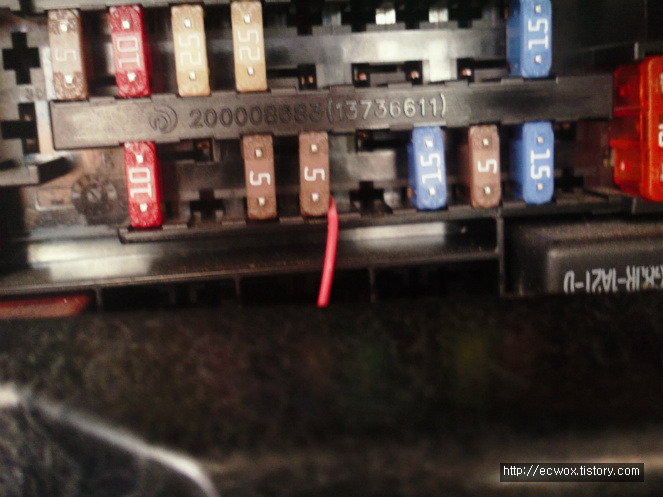

잘 꽃혔군요.

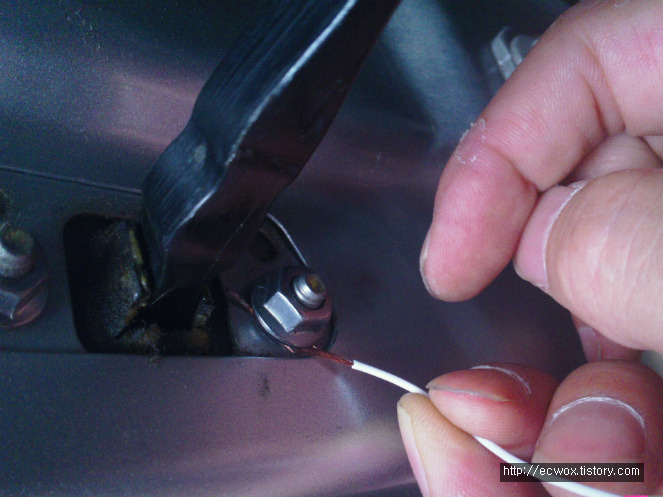

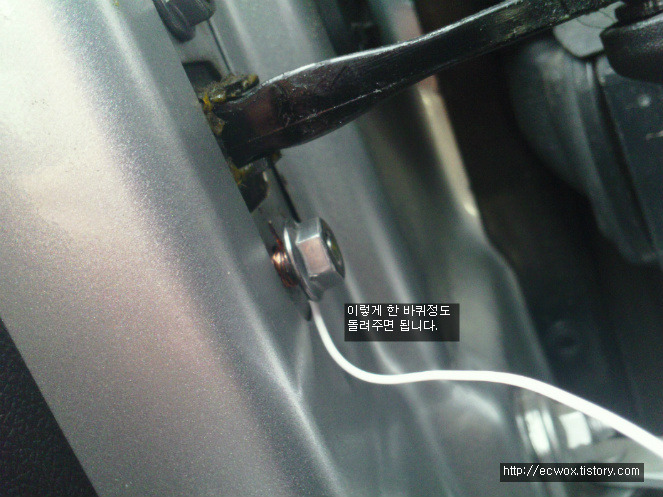

그리고 마저 한 쪽을 문과 차체의 연결부위에 있는 볼트를 감은뒤에 너트를 체결합니다. 아시죠? 차체는 -극이라는 것을
말이죠. 페인트가 안 된 부위에 하셔야 전극 -가 효과를 봅니다.
이렇게 말이죠

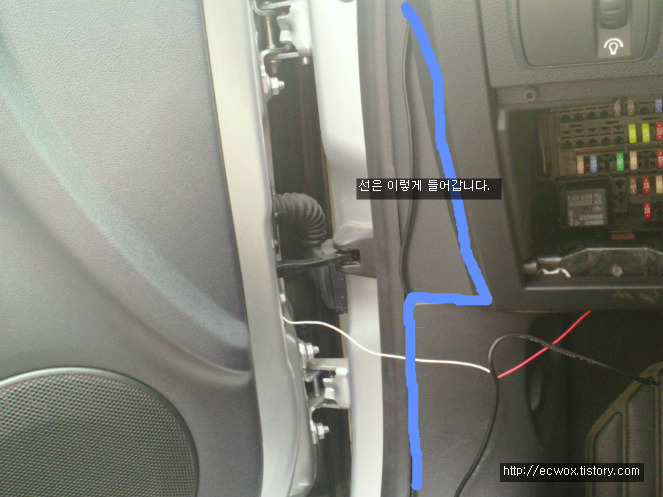

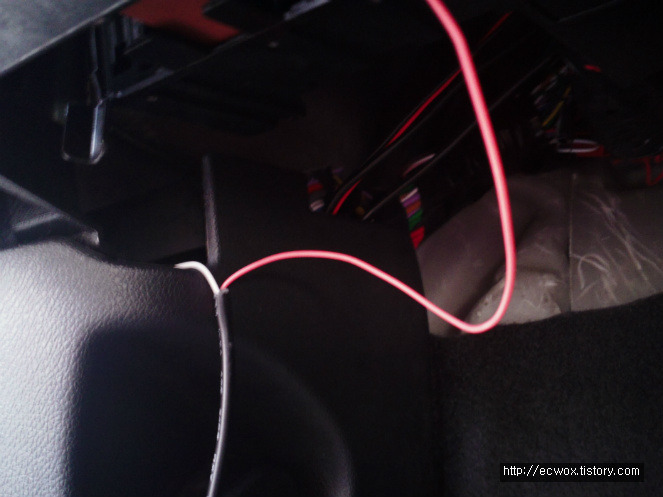

아래의 선이 정리가 되지 않았습니다. 그 선들은 그려진 선을 타고 들어가야 합니다.
선을 정리하실때는 커버와 차량 바닥시트까지 이용을 하면 됩니다.
대쉬보드쪽입니다. 깔끔해졌지요? 선이 좀 나오긴 했지만 ^^;;
아래쪽입니다. 이렇게 하면 아주 깔끔해집니다. 파워박스의 경우 설치가 용이한 이유는 큰 시거소켓이 없기
때문에 보다 용이합니다. 시거소켓을 감추기가 조금 복잡합니다.
이상으로 블랙박스 상시전원 케이블 연결을 말씀드렸습니다. 간단하죠?
2014/07/01 - [차량용품/기타용품] - SM5 휴즈박스는 어디에?
*어느 블로거의 글을 보니 2,3일 주차할 경우,
즉 차를 몰지 않게 될 경우 블랙박스 상시장치를 탈거하라고 친절하게 설명을 하였던데...흠.
블랙박스의 스위치를 끄면 됩니다. 작동을 시켜놨을때 계속 전원이 공급되는 것이지 꺼 놓았는데
전원이 강제로 공급되지는 않습니다. 탈거할 필요는 없습니다.
선무당이 사람잡는 경우도 있습니다.
